Пневмоподвеска на спринтер 515 своими руками


  • Пневмоподвеска на Mercedes Sprinter 509-524 (Мерседес Спринтер)

    выпускаемых 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

    Применяется для моделей 509,511,513,515,516,519,524.

    Преимущества от использования комплекта :

    • Регулируемый клиренс.
    • Исключения проседания задней оси.
    • Дополнительный пневмоподвеска на спринтер 515 своими руками комфорт для пассажирских микроавтобусов.
    • Значительная экономия на обслуживании штатных рессор.
    • Защита амортизаторов от пробоев.
    • Сохранение заводской гарантии.
    • Простота установки.
    • Изготавливается в заводских условиях.

    В комплект пневмоподвески задней оси на Спринтер входит:

    • пневморессоры усиленного типа
    • кронштейны крепежей.
    • воздушная магистраль
    • фитинги
    • ниппель подкачки
    • инструкция по установке

    Комплект пневмоподвески для Спринтер является вспомогательным и устанавливается дополнительно к штатным рессорам. Это позволяет распределить нагрузку между штатными упругими элементами и пневмоподушками. Применяться комплект может как в пассажирском транспорте, так и в малотоннажных грузовиках на базе Спринтера. В пассажирских версиях можно значительно увеличить комфорт для пассажиров. В грузовых версиях можно увеличить грузоподъемность без ущерба для штатной подвески.
    Цена на пневмоподвеску для Спринтера указанна без учета системы управления из салона (манометр, компрессор, клавиши управления, итд). Управлять базовым вариантом подвески можно посредством ниппеля, выведенного в удобное место. Также вы можете доукомплектовать пневмоподвеску системами управления и подготовки воздуха из салона.
    Выбор системы управления осуществляется взависимости от целей преследуемых заказчиком.

    Характеристики пневмоподушек подвески :

    Материал:

    • Пневмоподушки выполнены из усиленной трёхслойной резиносмеси с нейлоновым кордом.
    • Межсекционное соединение усиленно металлическим кольцом.
    • Высота пневмоэлемента — от 15 до 28 см.
    • Диаметр — от 11.5 до 14.5 см
    • 1 Пневмоэлемент при давлении 10 атмосфер имеет подъёмную силу свыше 1 тонны.
    • Эксплуатационное давление 5-8 атмосфер.
    • Минимальное давление 1 атмосфера.
    • Предельное давление 25 атмосфер.
    • Устойчивы к воздействию реагентов и перепадам температур.

    Внимание: использование данной подвески без давления приведет к выводу из строя пневмоэлементов.
    Купить пневмоподвеску на Спринтер 509, 511, 513, 515, 516, 519, 524 можно в любом регионе России, оформив заказ на нашем сайте.
    С примерами установки вы можете ознакомиться во вкладке установка.
    Все товары изготавливаются в заводских условиях и проходят многоуровневые испытания.

    Ваше имя:
    Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Оценка: Плохо           Хорошо
    Введите код, указанный на картинке:

    Как усилить рессоры на Мерседес Спринтер?

    Для защиты и усиления рессор Мерседес Спринтер больше не нужно переплачивать. Сконструированная и изготовленная в заводских условиях, пневмоподвеска даст возможность избежать провисания рессор Спринтера при перегрузе и значительно усилит штатные элементы при езде по некачественным дорогам.

    Мы предлагаем пневморессоры задней оси для всех модификаций спринтера. Для установки комплектов не нужно сверлить или дорабатывать элементы задней оси.

    Все кронштейны выполнены таким образом, что болтовые соединения совпадают с штатными отверстиями на раме.

    Мерседес Спринтер пневмоподушка на рессору

    Для установки комплекта пневмоподушку необходимо соединить с верхним и нижним кронштейном посредством болтов (в комплекте). Резьбу фитинга пневмоподушки необходимо уплотнить фум-лентой.

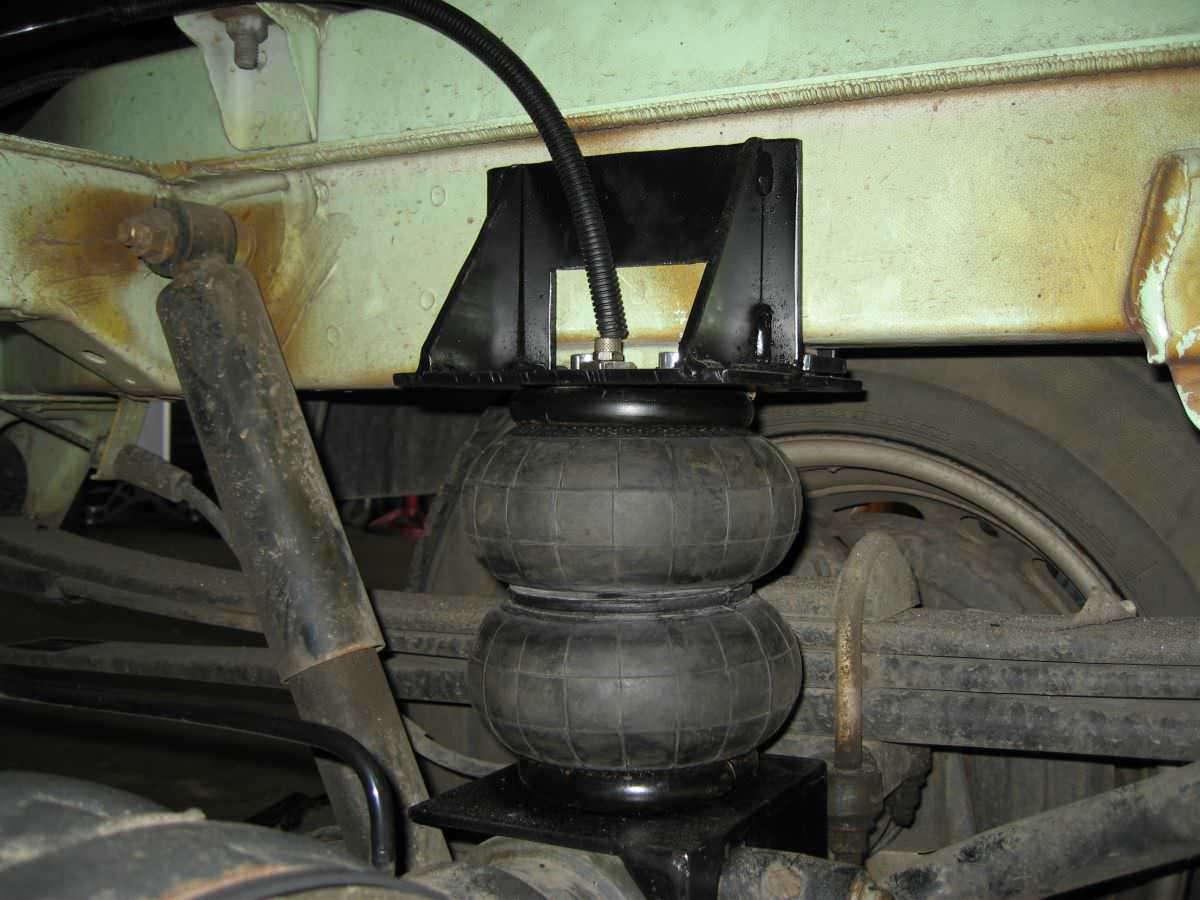

    Установка пневморессор на Спринтер 515

    Фитинг необходимо закрутить в верхнюю часть пневмоэлемента.

    Для монтажа из пневмоподушки необходимо выпустить воздух и установить на ось.

    Пневмоканал соединяется с фитингом посредством уплотнительной гайки. В местах соприкосновения магистрали с элементами задней оси необходимо установить гофру, чтобы избежать нежелательного трения. Монтаж магистрали к раме можно осуществлять при помощи пластиковых стяжек.

    В базовом варианте пневмоподушки управляются при помощи ниппеля, соединенного с пневмоподушками одной общей магистралью посредством тройника.

    Для установки систем подготовки и подачи воздуха из салона необходимо определиться с целями и компоновкой элементов подвески.

    Для пассажирского транспорта с пневмоподвеской, установленной на одну ось, возможно установить одноконтурную или двухконтурную систему управления без ресивера.

    Для грузоперевозок с пневмоподвеской, установленной на заднюю ось Спринтера, рекомендуем одно- и двухконтурные системы с ресиверами.

    Управление пнвмоподвеской на Мерседес Спринтер

    Ресивер позволяет разгрузить компрессор и поддерживает постоянное давление в осевых пневмоэлементах, независимо, под нагрузкой находится ось или нет.

    Мерседес Спринтер клиренс с пневмоподвеской под нагрузкой

    Для Спринтера оборудованного двухосевой (полной) пневмоподвеской мы рекомендуем использовать двух- и четырёхконтурные ресиверные системы.

    Комплект вспомогательной пневматической подвески
    на заднюю ось автомобиля
    Mercedes Sprinter 5-серии
    Volkswagen Crafter 50
    141020
    Инструкция по установке
    Комплект разработан и произведен с соблюдением ТУ 4500-001-85514427-2012
    ВНИМАНИЕ!:
    Мы настоятельно рекомендуем ознакомиться с настоящей инструкцией перед
    установкой.
    Комплект включает в себя все комплектующие, необходимые для успешной
    установки данной системы на Ваше транспортное средство. Перед началом
    установки комплекта проверьте его содержимое на наличие всех комплектующих
    согласно настоящей инструкции.
    Вся работа должна быть выполнена в оборудованной мастерской с должным
    вниманием к правилам техники безопасности.
    Этот комплект разработан не для увеличения грузоподъемности Вашего транспорт-
    ного средства, а для выравнивания задней оси при загрузке и снижения боковой
    раскачки при неравномерной загрузке по бортам, что влияет на управляемость
    автомобиля. Для Вашей безопасности устраните возможные неисправности
    своего транспортного средства перед установкой комплекта и не превышайте
    максимальную грузоподъемность рекомендуемую заводом изготовителем.
    Список комплектующих для установки пневмоэлементов:

    Пневмоподушки задние для усиления рессор Спринтер 515 (5 серия)
    № Наименование Кол-во
    1 Пневмоэлемент 160D1 2
    2 Верхний брекит пневмоэлемента 2
    3 Вставка в верхний брекит 2
    4 Нижний брекит пневмоэлемента (левый и правый) 2
    5 Болт крепления п/эл к нижнему брекиту 3/8x3/4 DIN7991 2
    6 Болт крепления вставки к верхнему брекиту М8х12 DIN7991 8
    7 Болт крепления п/эл к верхнему брекиту 3/8x3/4 DIN912 4
    8 Шайба Д10 4
    Протяжка пневмолиний:
    Выберите место на автомобиле для установки ниппеля (если вы не устанавливаете
    систему подготовки воздуха). Расположение возможно в бампере или в кузове
    автомобиля. Просверлите отверстие 10мм и установите в него ниппель. Протяните
    пневмолинию от ниппеля к пневмоэлементам, используя пластиковые стяжки. Для
    разветвления линии используйте Т-образный фитинг. Не закрепляйте пневмолинии на
    тормозных трубках – это может привести к их повреждению!
    Специальная инструкция:
    1. Срез трубки должен быть ровным, перпендикулярным, без рваных краев
    (желательно использовать специальный инструмент, или острый нож)
    2. При подсоединении трубки к фитингу необходимо заранее надеть зажимную
    гайку, затем надеть трубку на посадочное место фитинга до упора и зажать гайкой.
    3. Для отсоединения трубки, достаточно просто отпустить гайку. При повторном
    подсоединении, желательно отрезать деформированную часть.
    4. При закручивании фитингов используйте фумленту.
    5. После сборки пневмосистемы, необходимо проверить ее на возможные течи в
    местах соединений, используя мыльный раствор и кисточку

    Список комплектующих для подключения пневмолиний:

    Пневмолиния фитинги спринтер 515
    № Наименование Кол-во
    1 Трубка Д6 7 м
    2 Гофра Д10 2 м
    3 Стяжки 100х2,5 мм 10 шт
    4 Тройник Д6 1 шт
    5 Ниппель накачки 1 шт
    6 Фитинг 1/2-6 2 шт
    7 Фумлента 1 шт
    Подготовка к установке комплекта:
    Прежде чем устанавливать комплект, необходимо убедиться в наличии достаточного
    свободного пространства между рамой и мостом в месте установки комплекта.
    Обычно дополнительные компоненты без проблем устанавливаются на указанные места,
    но в редких случаях возможны помехи от установленных дополнительных деталей.
    Необходимо бережно относиться к деталям автомобиля, таким как, тормозные трубки,
    шланги, электрические кабели. Неаккуратная установка комплекта может привести к
    выходу из строя важных деталей автомобиля.
    Установка пневмоэлементов:
    1. Соберите пневмоэлементы, как показано на рисунке. Закрутите фитинг и
    прикрутите нижний брекит (крепеж №5), правильно спозиционировав его по
    отношению к верхнему креплению.
    2. Демонтируйте штатные отбойники.

    Отобойник спринтер 515Площадка отбойника Спринтер 5
    3. Открутите тягу регулятора тормозного усилия на задний мост. Отпилите ухо
    крепления тяги к заднему мосту. Переверните тягу кронштейна.


    4. Установите вставки №3 в места штатных отбойников.
    5. Установите верхние брекиты и прикрутите их к вставкам используя крепеж

    Площадка верхняя подушки спринтер 5кронштейн верхний спринтер 5
    №6. (днище автомобиля обработано слоем полиуретановой мастики,
    которая будет препятствовать установке верхних креплений. Срежьте
    тонким ножом лишнюю толщину, не повредив покрытие до металла. Дя
    упрощения установки в комплект добавлены установочные шпильки с
    гайками - вкрутив их в крайние отверстия в пластине вы сможете
    спозиционировать крепление относительно пластины и задавить крепление
    на лонжерон. Внимательно следите за штатными креплениями отбойника -
    отвороты должны попасть в отверстия верхнего крепления!)
    6. Открутите крепление стабилизатора поперечной остойчивости к мосту.
    7. Установите пневмоэлемент с нижним брекитом на место. используя
    нержавеющую пластину между пневмоэлементом и верхним брекитом. На
    фотографии комплектации - отсутствует.

    Пневмоподвеска задняя Спринтер 515 (5 серия)

    пневмо рессора Спринтер 515 (5 серия)
    8. Прикрутите пневмоэлемент к верхнему брекиту используя крепеж № 7 и 8.
    9. Прикрутите крепление стабилизатора сквозь отверстия нижнего брекита
    (обратите внимание, что бы нижний брекит плотно прилегал к мосту)
    10.Прикрутите перевернутую тягу регулятора тормозов к уху на левом нижнем
    бреките.
    11.Если пневмоэлементы установлены правильно и не задевают элементы
    подвески, затяните все гайки и болты с необходимым моментом затяжки.
    12.Подсоедините пневмолинии.
    13.Установите ниппель подкачки, если система устанавливается без блока
    подготовки воздуха.
    Проверка:
    После установки пневмоэлементов и подсоединения пневмолиний, протяните все
    резьбовые соединения, которые откручивались для установки комплекта. Желательно
    повторить данную операцию после пробега 100 километров.
    ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
    На данное изделие предоставляется гарантия 1 год со дня продажи.
    Гарантия распространяется на дефекты материала и недостатки при изготовлении.
    В рамках настоящей гарантии изготовитель обязуется отремонтировать или заменить
    любую деталь, которая была неисправна, при условии отправки изделия в адрес
    продавца.
    Настоящая гарантия признаётся лишь в том случае, если изделие применялось в
    соответствии с данной инструкцией, в него не были внесены изменения, оно не
    ремонтировалось не уполномоченным на то специалистом или не было повреждено в
    результате неправильного обращения с ним. А так же сохранена полная комплектность
    изделия.
    Данная гарантия не распространяется на естественный износ изделия.
    Гарантия вступает в силу только в том случае, если дата покупки подтверждена печатью
    и росписью продавца на гарантийном талоне.
    Гарантийный ремонт не влияет на продление срока гарантии и не инициирует начало
    новой гарантии.
